Caillebotis mi-fer

Esthétique et robustesse pour un usage intensif

Caillebotis mi-fer

Le caillebotis mi-fer se caractérise par le fait que les BP ainsi que les BI sont de hauteur égale. Il est aussi bien destiné à un usage industriel intensif de par sa bonne tenue à la charge, qu’à un usage architectural, son aspect permettant une protection visuelle élevée pour la réalisation d’ensembles esthétiques.

Le caillebotis mi-fer GEI est ainsi utilisé en tant que plancher industriel, mais est également prisé par les architectes pour le remplissage de garde-corps, en tant que brise-soleil et brise-vue.

PAS DE MAILLE

Les entraxes de maille sont définis en fonction des normes et des charges
à respecter :

  • Épaisseur des BP de 2, 3, 4 et 5 mm :
  • L’entraxe des BP est en général un multiple de 11.
  • L’entraxe des BI est en général un multiple de 11,1.

Barreaux porteurs et barres insérantes

  • Hauteurs standard : de 20 à 140 mm.
  • Épaisseurs standard : de 2 à 8 mm.

Dimensions

  • Longueur maximale des barres porteuses : 4000 mm.
  • Longueur maximale des barres insérantes : 2000 mm.

TRAITEMENT DE SURFACE

  • Galvanisation suivant les normes EN ISO 1461.
  • Inox 304 ou 316.
  • Aluminium.

Finition

  • Possibilité de bordure « plat » ou sans bordure.
  • Possibilité de crantage simple ou double à la demande.
  • Possibilité de crantage demi-lune ou en dent de scie.

Produits finis

Possibilité de fabrication sur-mesure en suivant les dimensions indiquées par le client ou sur plans établis par notre bureau d’études.

Le caillebotis mi-fer GEI se caractérise par l’assemblage de barres insérantes, pressées dans les barres porteuses préalablement encochées. Son encadrement est ensuite réalisé sous forme de profil « plat » ou en « T », fixé par soudage, et l’ensemble peut être galvanisé à chaud suivant les normes EN ISO 1461 en vigueur. En cas de surfaces pouvant être glissantes, il est possible de réaliser le caillebotis en version antidérapante, la face supérieure des barreaux porteurs et/ou des barres insérantes étant alors crantée. Le caillebotis pressé GEI est en général fabriqué à partir d’acier S235JR selon les normes EN 10025 permettant une production de qualité constante. Tolérances de fabrication suivant la norme RAL-GZ 638.

Étape 1 :

Mise en place BP et BI

Caillebotis mi-fer – fabrication, étape 1

Étape 2 :

Presse

Caillebotis mi-fer – fabrication, étape 3

Étape 3 :

Mise en place des bordures

Caillebotis mi-fer – fabrication, étape 2

  • Brise-soleil
  • Brise-vue
  • Décoration
  • Caillebotis mi-fer pour faux plafond
  • Caillebotis pour garde-corps (architecture)
  • Caillebotis pour garde-corps (industrie)
  • Caillebotis pour sol et plancher
  • Découpe au jet d’eau

Structures

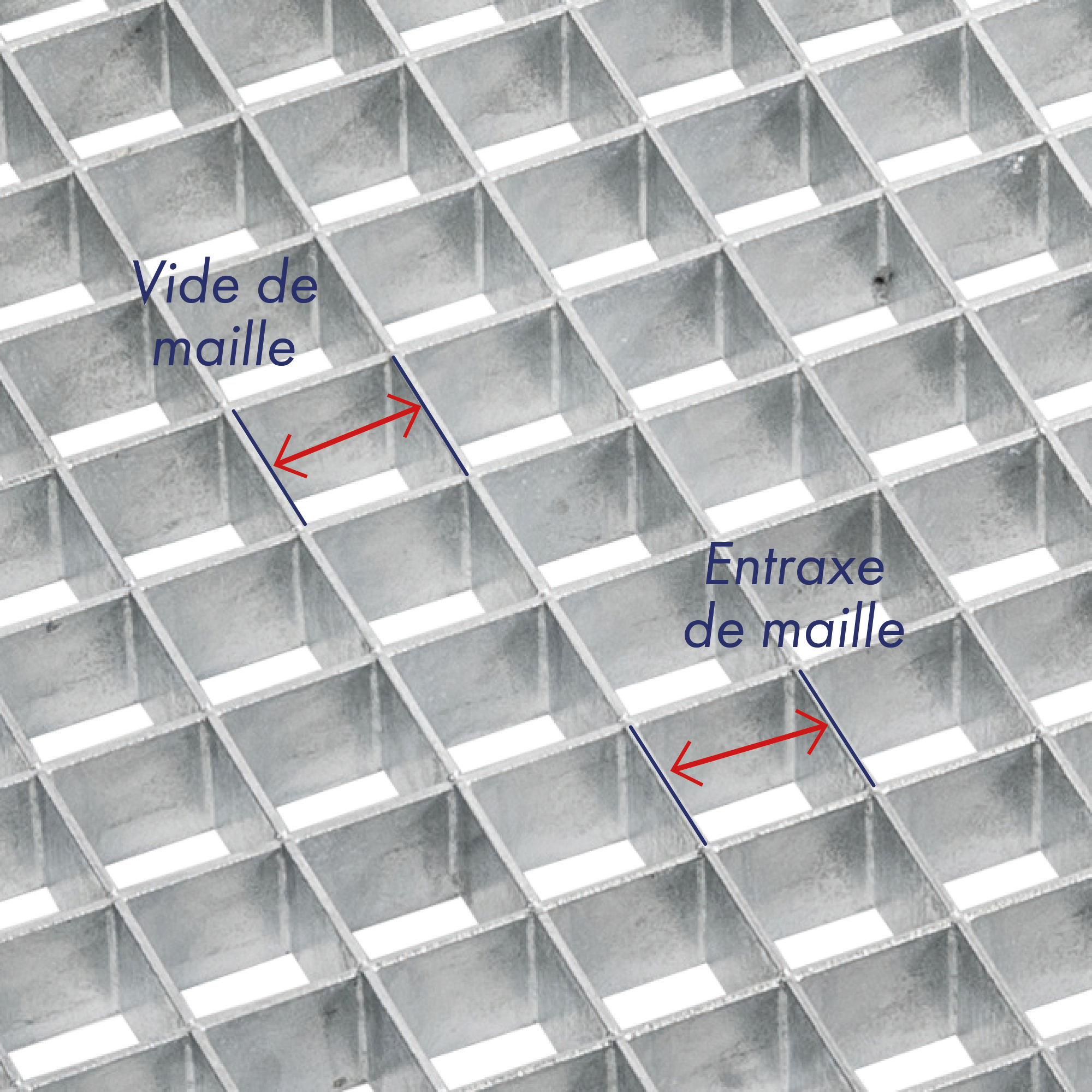

Caillebotis mi-fer – maille

Mailles

Écartement entre les barres porteuses (BP) et les barres insérantes (BI). La maille ainsi créée possède deux
caractéristiques : le vide de maille et l’entraxe de maille.

  • Vide de maille : ouverture libre
    entre les BP et les BI
  • Entraxe de maille : distance
    séparant l’axe des BP et des BI
Caillebotis mi-fer – configuration maille

Configuration de maille

La configuration de maille se
compose de deux valeurs (en mm), la première correspondant à la distance séparant l’axe des barres porteuses, la seconde entre celui des barres
insérantes
(ex : 33,33 x 33,33 ; 33,33 x 11,11 ;
55,55 x 55,55 ; etc.).

Par souci de commodité, le terme
« désignation de maille » est plus
fréquemment utilisé (ex : 30 x 30 ;
30 x 10 ; 50 x 50 ; etc.).

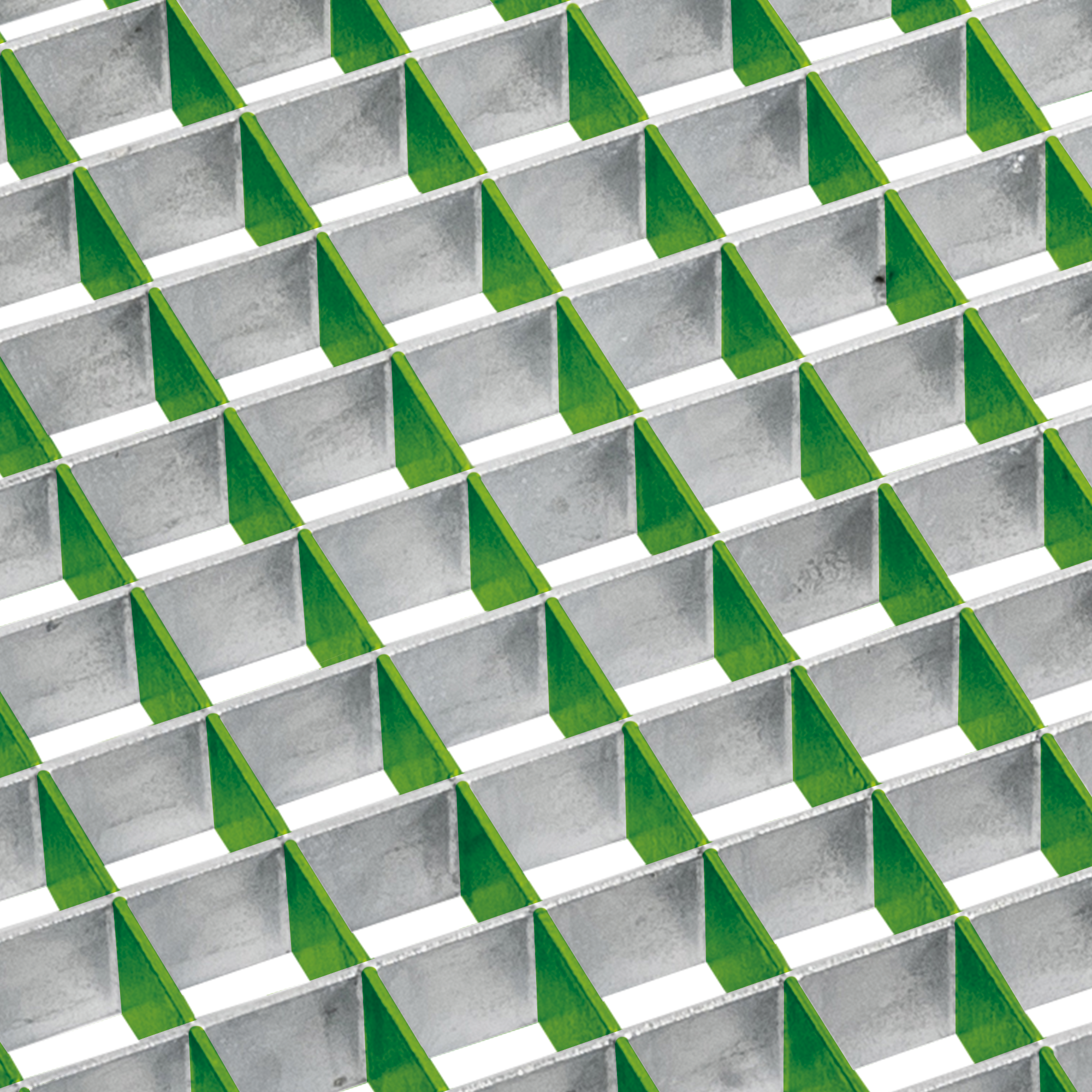

Caillebotis mi-fer – barreaux porteurs

Barreaux porteurs (BP)

Fers plats supportant la charge,
disposés parallèlement entre eux et
perpendiculairement aux barres
insérantes et aux appuis.

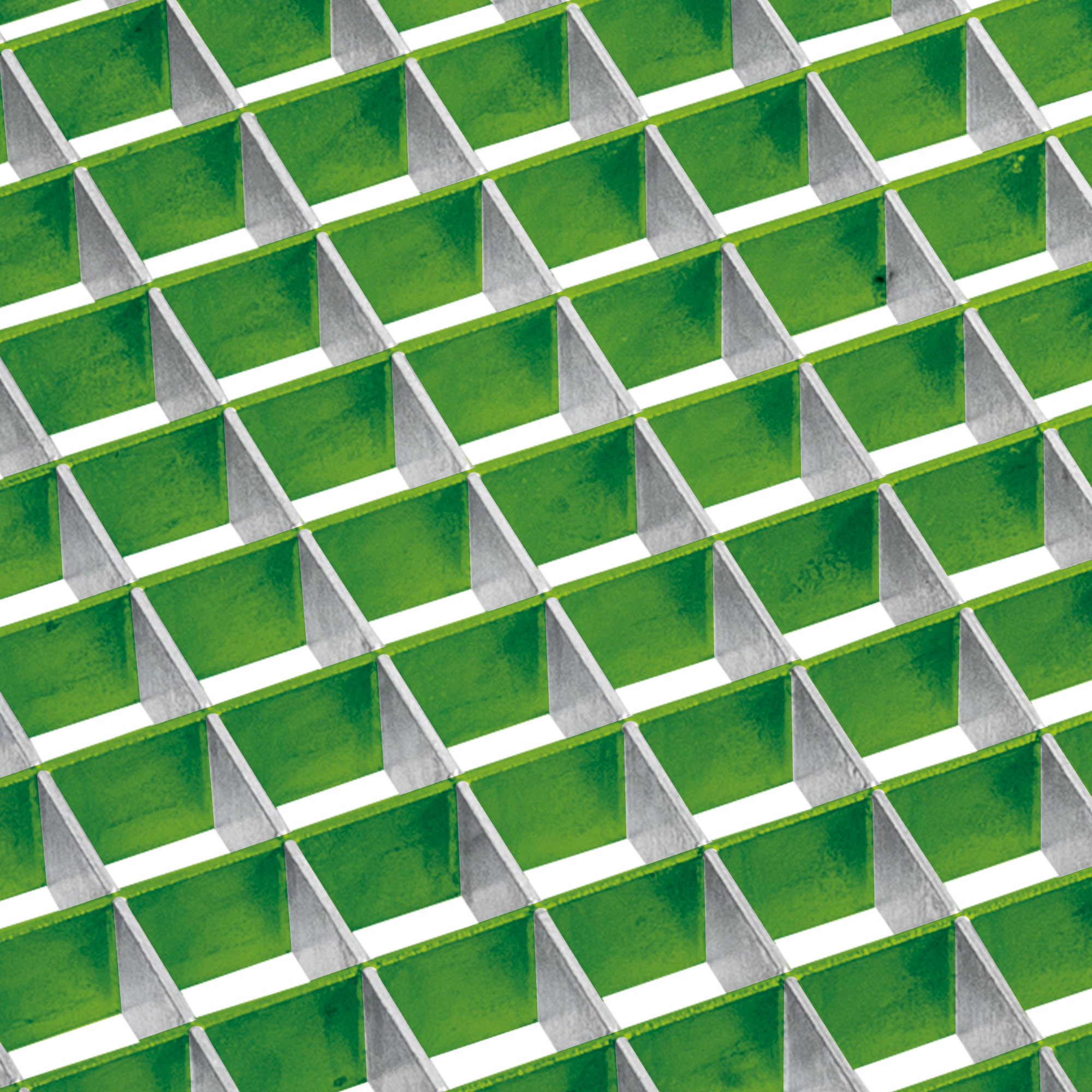

Caillebotis mi-fer – barres insérantes

BARRES DE REMPLISSAGE

Disposées perpendiculairement aux barres porteuses, les BI sont assemblées aux BP par pressage. Elles sont alors réalisées en « fer plat ».

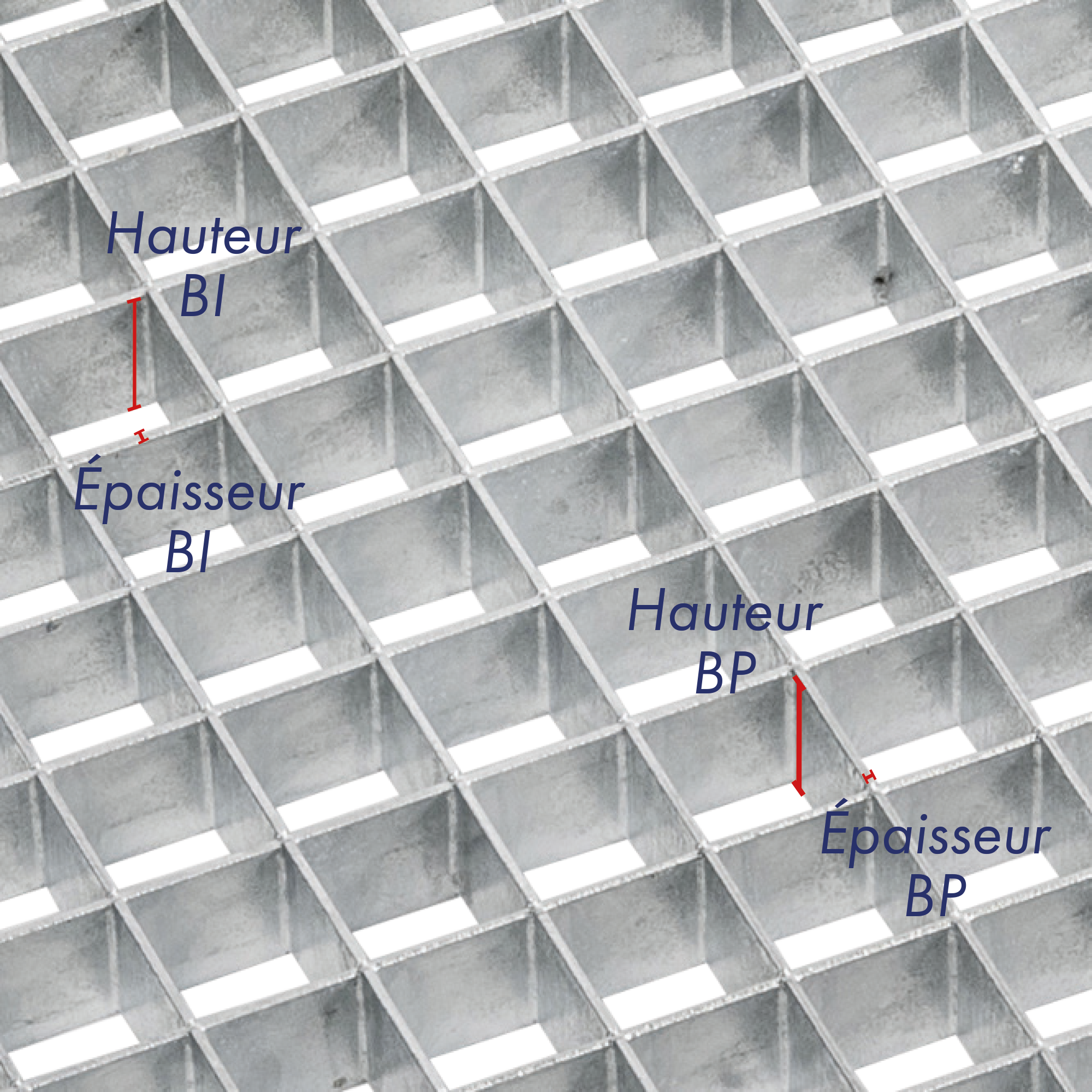

Caillebotis mi-fer – configuration

Configuration des BP et BI

Elle se compose de deux valeurs (en mm), la première correspondant à leur hauteur, la seconde à leur épaisseur. Exemples de configuration : 30 / 2 ;
30 / 3 ; 40 / 3 ; …

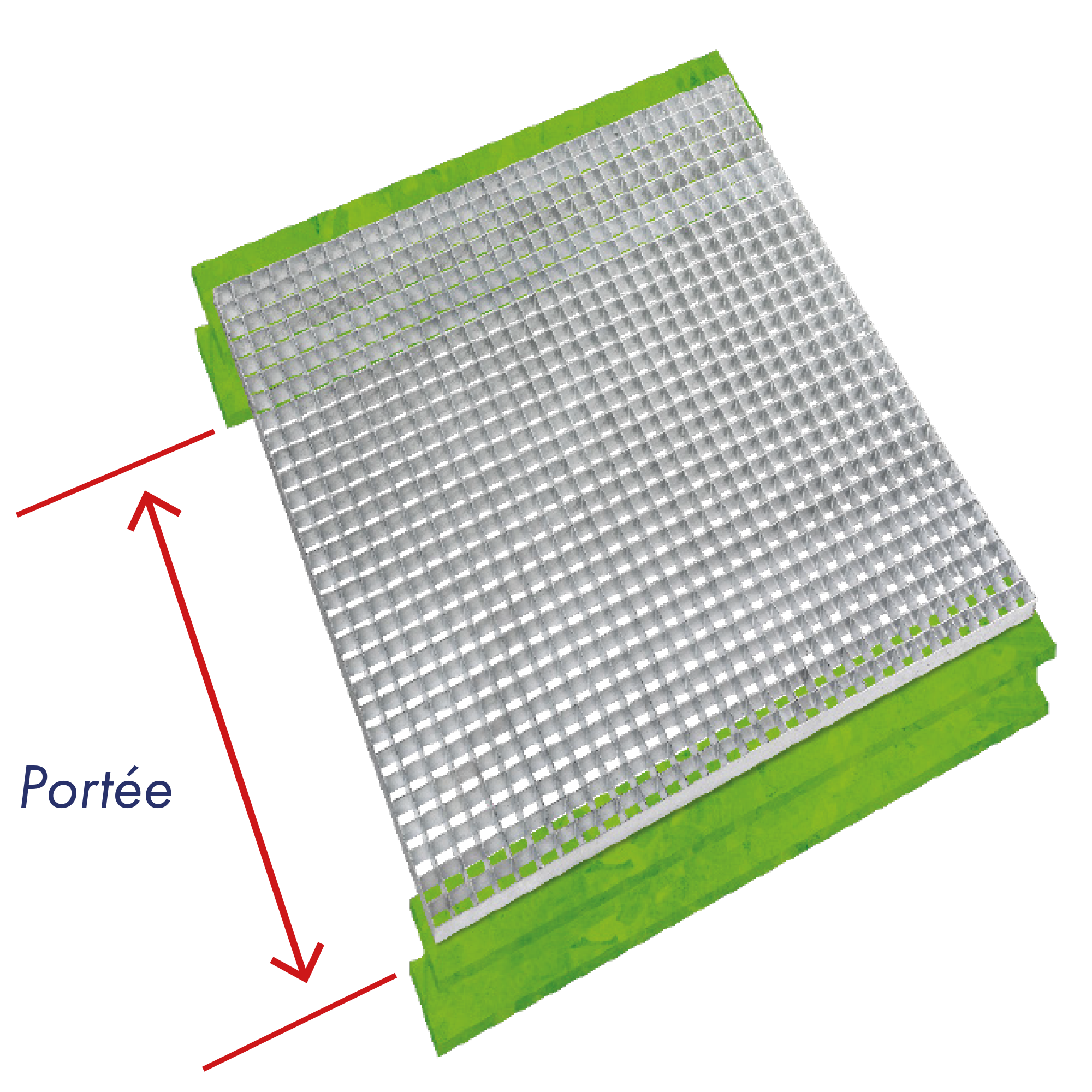

Caillebotis mi-fer – portée

Portée

Vide entre les appuis sur lesquels
reposent les extrémités des barres porteuses.

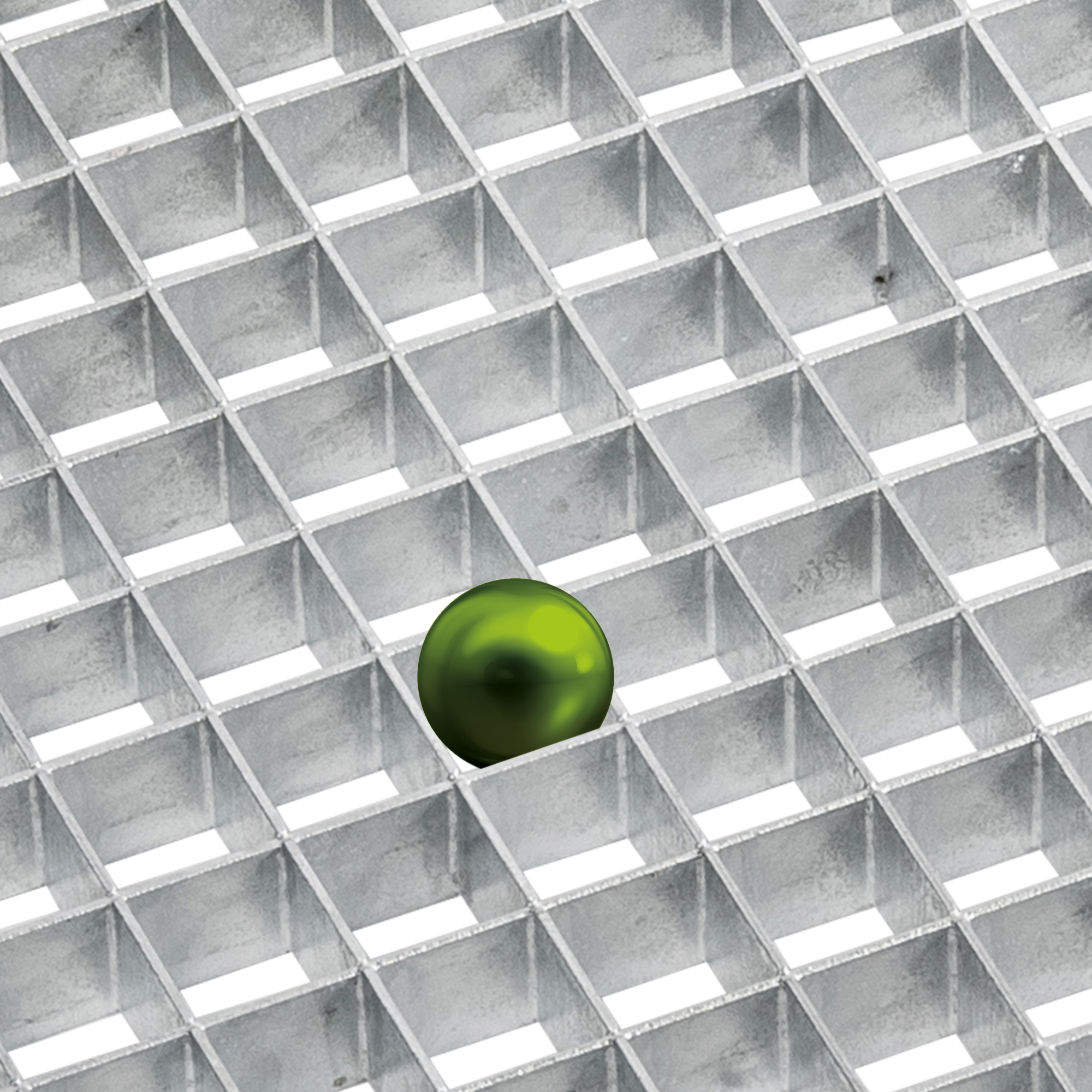

Caillebotis mi-fer – étanchéité

Étanchéité – maille de sécurité

La maille de sécurité correspond aux configurations de maille suivantes :
30 x 19 ; 19 x 30 ; 19 x 19 ; etc. Elle est conseillée en milieu industriel (norme 14122) et est étanche à une bille de
20 mm de diamètre.

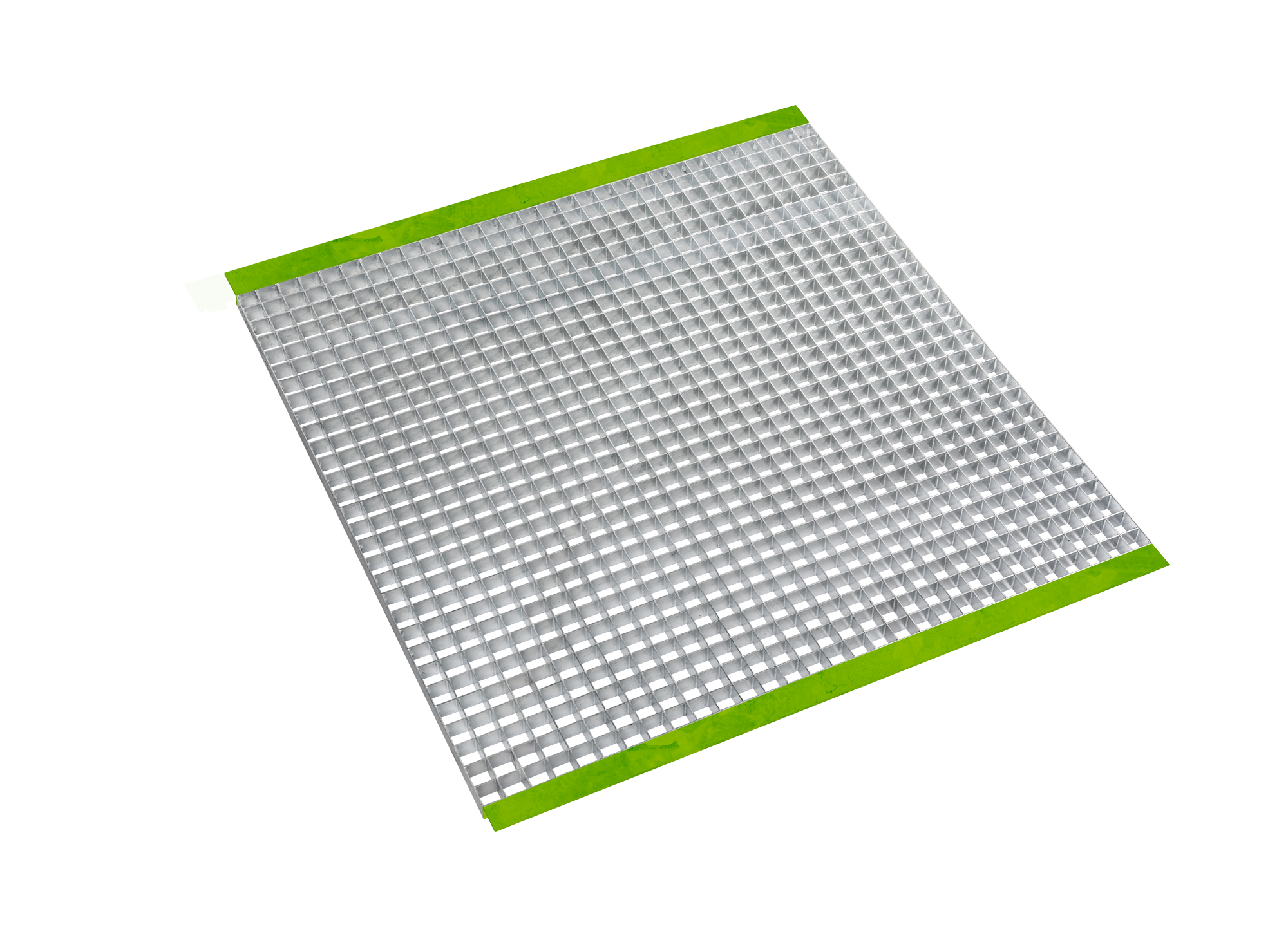

Caillebotis mi-fer – cornière

Cornière d’appui

Cornière soudée aux extrémités du caillebotis permettant de répondre à certaines utilisations (ex : rayonnage, caniveau).

Finitions

Profilé qui forme le cadre extérieur des panneaux.

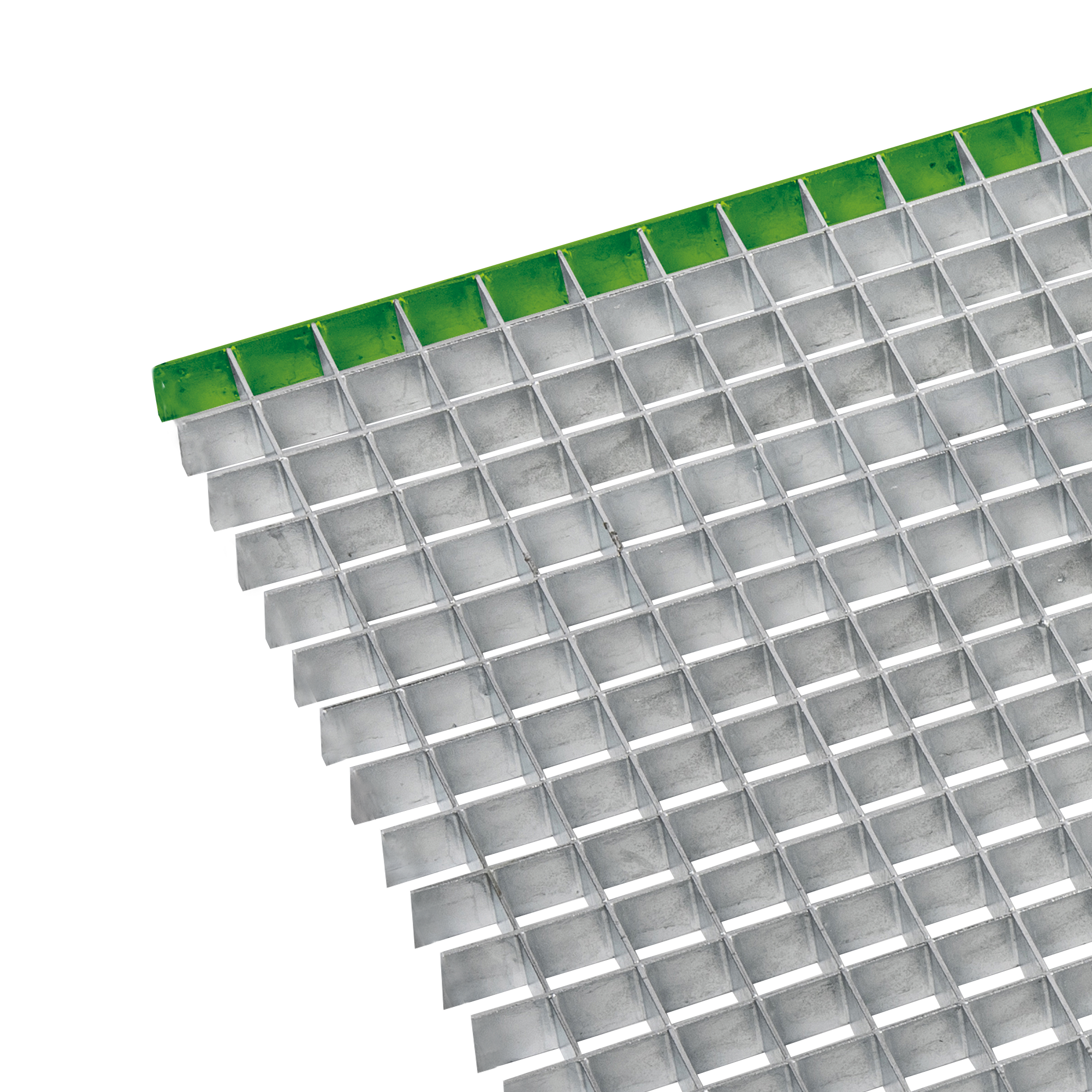

Caillebotis mi-fer – bordure plat

Bordure „PLAT“

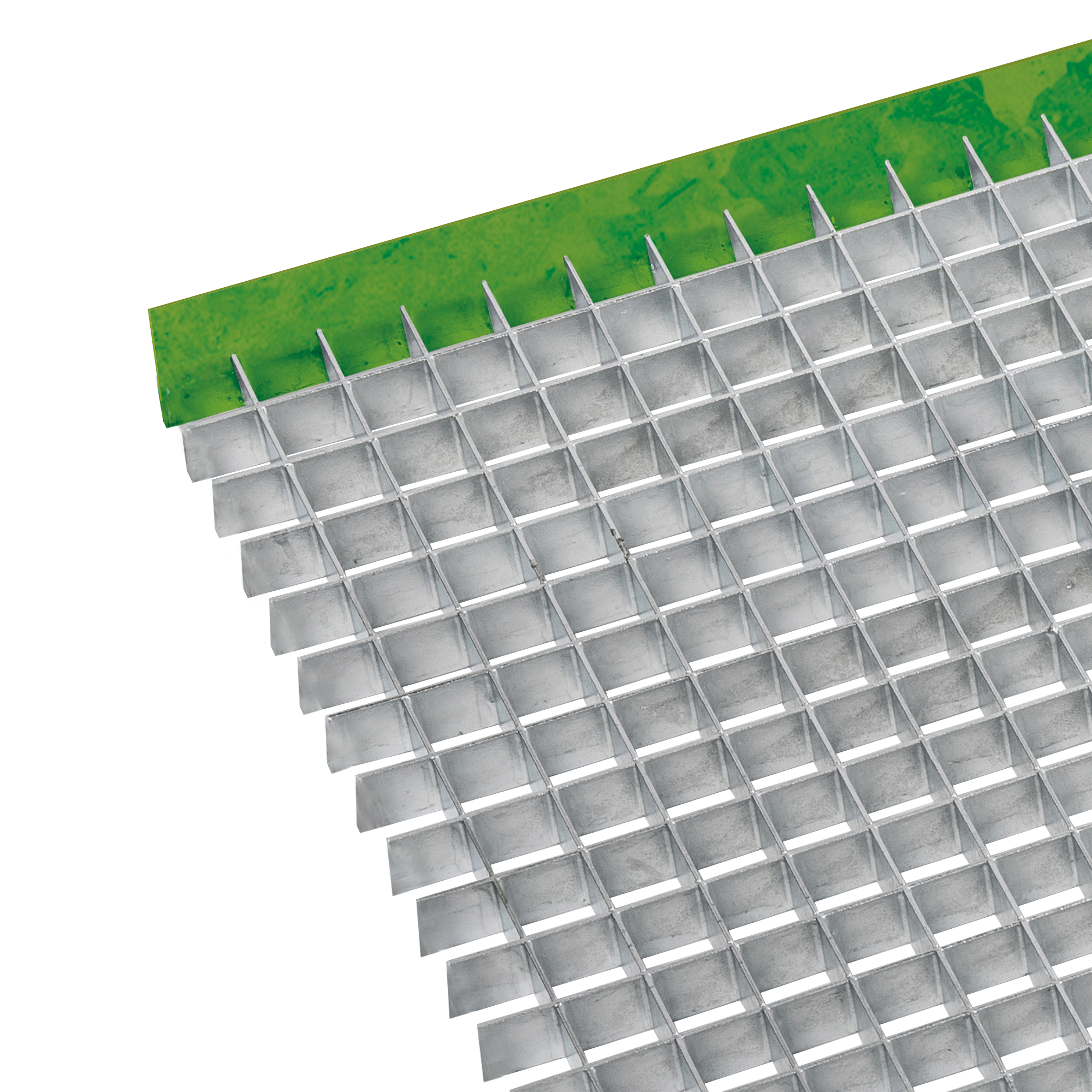

Caillebotis mi-fer – garde-pied

Garde-pied

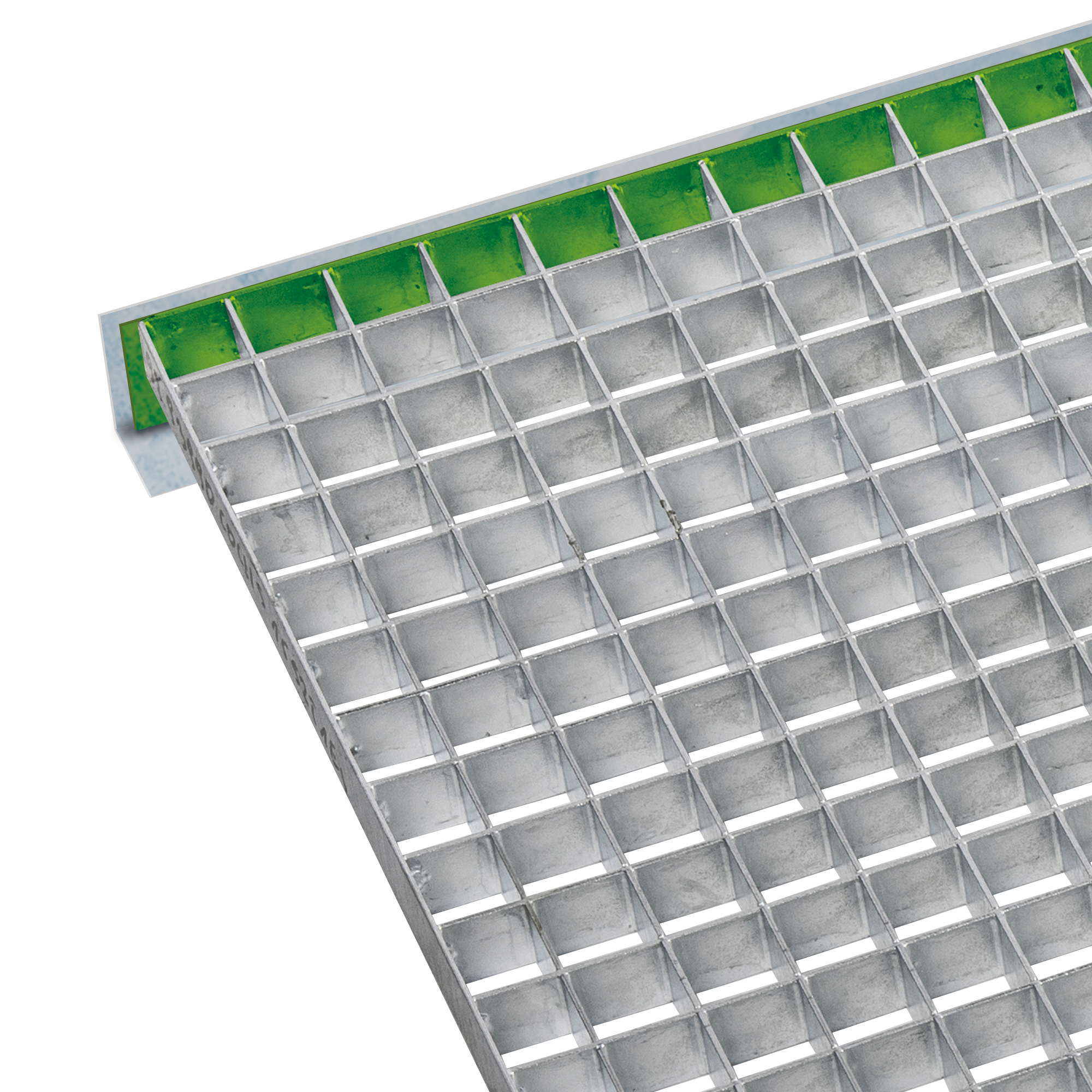

Caillebotis mi-fer

Rehausse

Normes spécifiques en vigueur

ISO 14122 : Moyens d’accès permanents aux machines

ISO 14122-2 : Plates-formes de travail et passerelles

ISO 14122-3 : Escaliers, échelles à marches et garde-corps

RAL-GZ 638 : Tolérances de fabrication pour caillebotis

RAL-GZ 639 : Tolérances de fabrication pour grilles de sécurité

EN ISO 1461 : Prescriptions pour la galvanisation

EN 10025 : Nuance de l’acier
