Lames inclinées
Ultra design pour architectures exigeantes !
Aussi bien utilisé dans le neuf que dans la rénovation, il apporte de l’esthétisme aux bâtiments. Par ses lames généralement inclinées à 45°,
le caillebotis à lames inclinées possède un excellent effet brise-soleil et permet un passage d’air naturel permettant un confort thermique.
Il est
également utilisé à des fins industrielles, son effet brise-vue permettant d’éviter la sensation de vide.
Le caillebotis à lames inclinées GEI est fabriqué selon un cahier des charges précis. Les dimensions des barres porteuses (BP) sont importantes car elles déterminent
la capacité de reprise de charges.
Entraxes de maille
Ils sont définis en fonction des normes et charges à respecter. Dans le cas du
caillebotis à lames inclinés, les entraxes de maille des BP et des BI sont en général des multiples de 11,11. G.E.I vous propose des caillebotis à lames inclinées avec
différentes mailles:
- 100 x 30 – 60 x 30 – 30 x 30.
- Autres possibilités sur demande.
Dimensions
Dimensions maximales : 2500 x 2000 mm.
Pour une qualité optimale des caillebotis, nous vous conseillons de ne pas dépasser un ratio longueur x largeur de 1,5 m².
Fixations
Les fixations sont réalisées en acier galvanisé pour les caillebotis acier et en inox pour les caillebotis inox et aluminium. Dans certains cas, les caillebotis peuvent être fixés sur la structure avec des platines soudées.
Sens et inclinaison
Barreaux porteurs
Épaisseur standard : de 2 à 3 mm.
Hauteur des BP et BI (en mm) :
| Barreaux porteurs | 25 | 30 | 35 | 40 | 50 | 60 |
| Barres insérantes (BI) inclinées à 45° | 35 | 40 | 50 | 55 | 70 | 85 |
Matières
Acier S235JR suivant les normes EN 10025.
Acier inoxydable 304 (1.4301) ou 316Ti (1.4571).
Aluminium AlMg3.
Finitions
Finition avec bordure
Finition sans bordure
Principe de fabrication
Le caillebotis à lames inclinées GEI se caractérise par l’assemblage de barres transversales, insérées à 45° dans les barres porteuses (nous consulter pour tout autre degré d’inclinaison). Son encadrement peut ensuite être réalisé sous forme de profil « plat », fixé par soudage perpendiculairement aux barres porteuses. L’ensemble peut être
galvanisé à chaud suivant les normes EN ISO 1461 en vigueur. Le caillebotis à lames inclinées G.E.I est en général fabriqué à partir d’acier S235JR selon les normes EN 10025 permettant une production de qualité constante.
Fabrication sur-mesure
Possibilité de fabrication sur-mesure en suivant les dimensions indiquées par le client ou sur plans établis par notre bureau d'études.
Nos techniciens du service développement interne sont à votre disposition pour traiter vos demandes techniques et plans de pose et vous conseiller avec notre service commercial.
- Brise-soleil
- Décoration
- Ventilation
- Insonorisation
- Plancher
- Sur-toiture
Structures

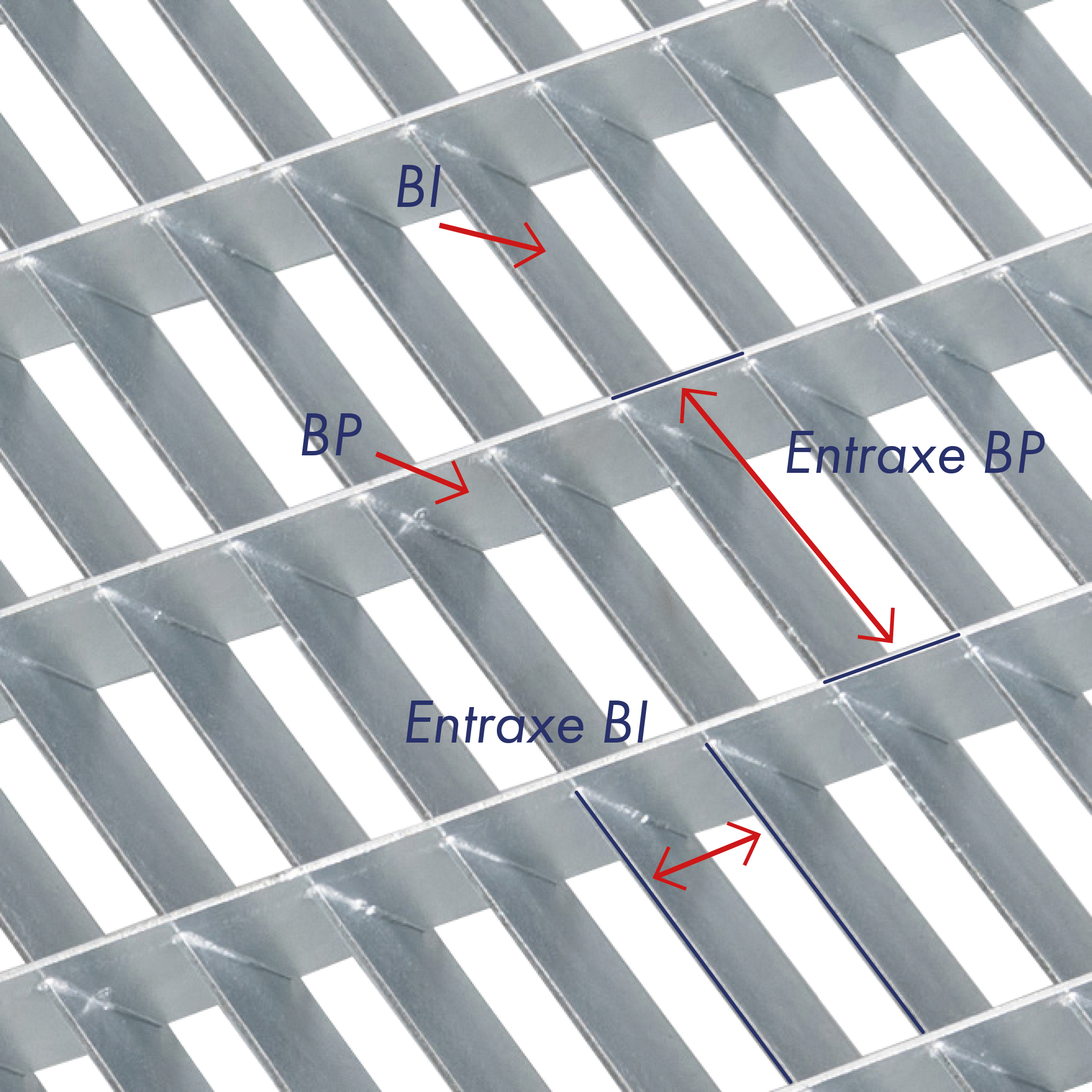

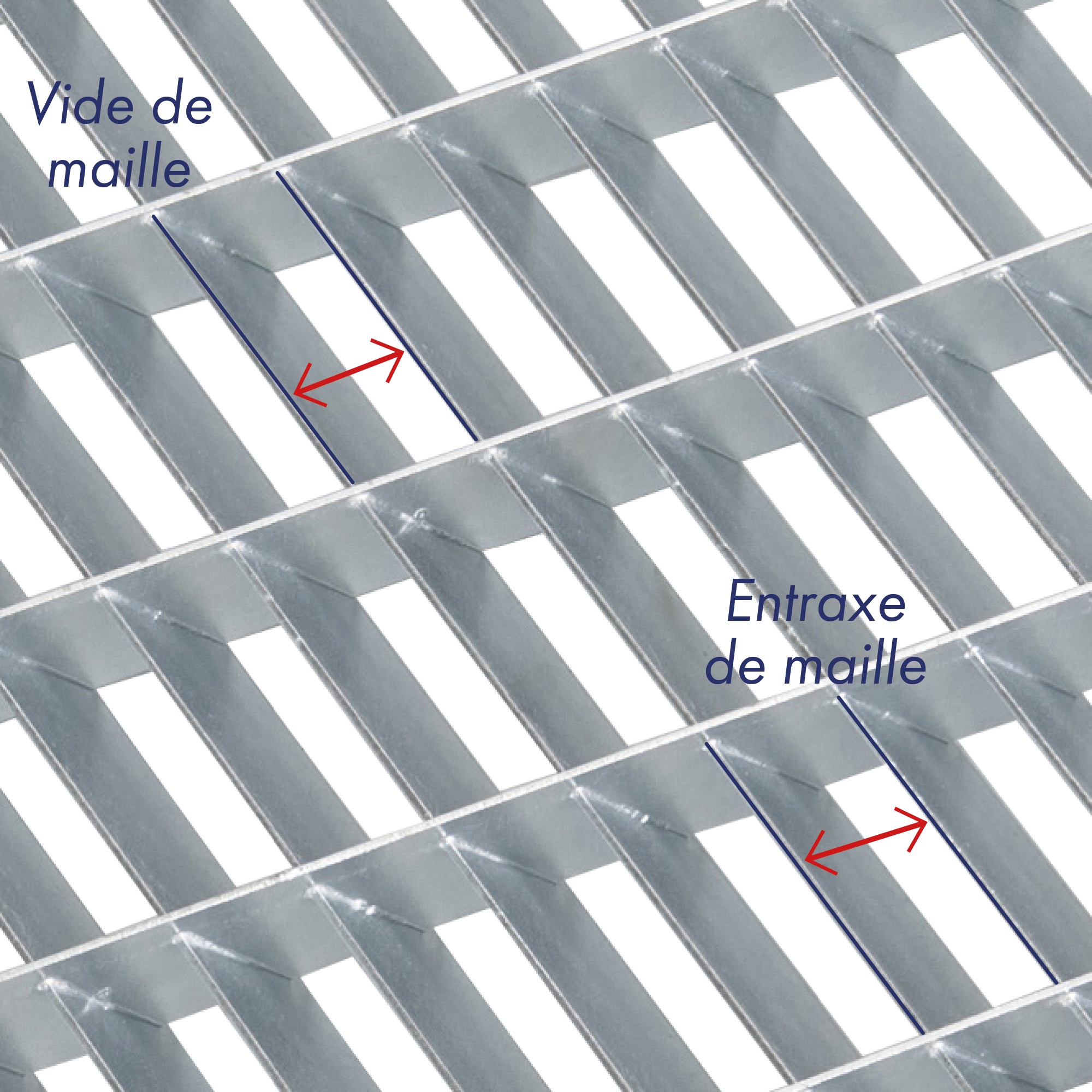

Mailles
Écartement entre les barres porteuses (BP) et les barres insérantes (BI). La maille ainsi créée possède deux
caractéristiques : le vide de maille et l’entraxe de maille.
- Vide de maille : ouverture libre
entre les BP et les BI - Entraxe de maille : distance
séparant l’axe des BP et des BI
Configuration de maille
La configuration de maille se
compose de deux valeurs (en mm), la première correspondant à la distance séparant l’axe des barres porteuses, la seconde entre celui des barres
insérantes
(ex : 33,33 x 33,33 ; 33,33 x 11,11 ;
55,55 x 55,55 ; etc.).
Par souci de commodité, le terme
« désignation de maille » est plus
fréquemment utilisé (ex : 30 x 30 ;
30 x 10 ; 50 x 50 ; etc.).

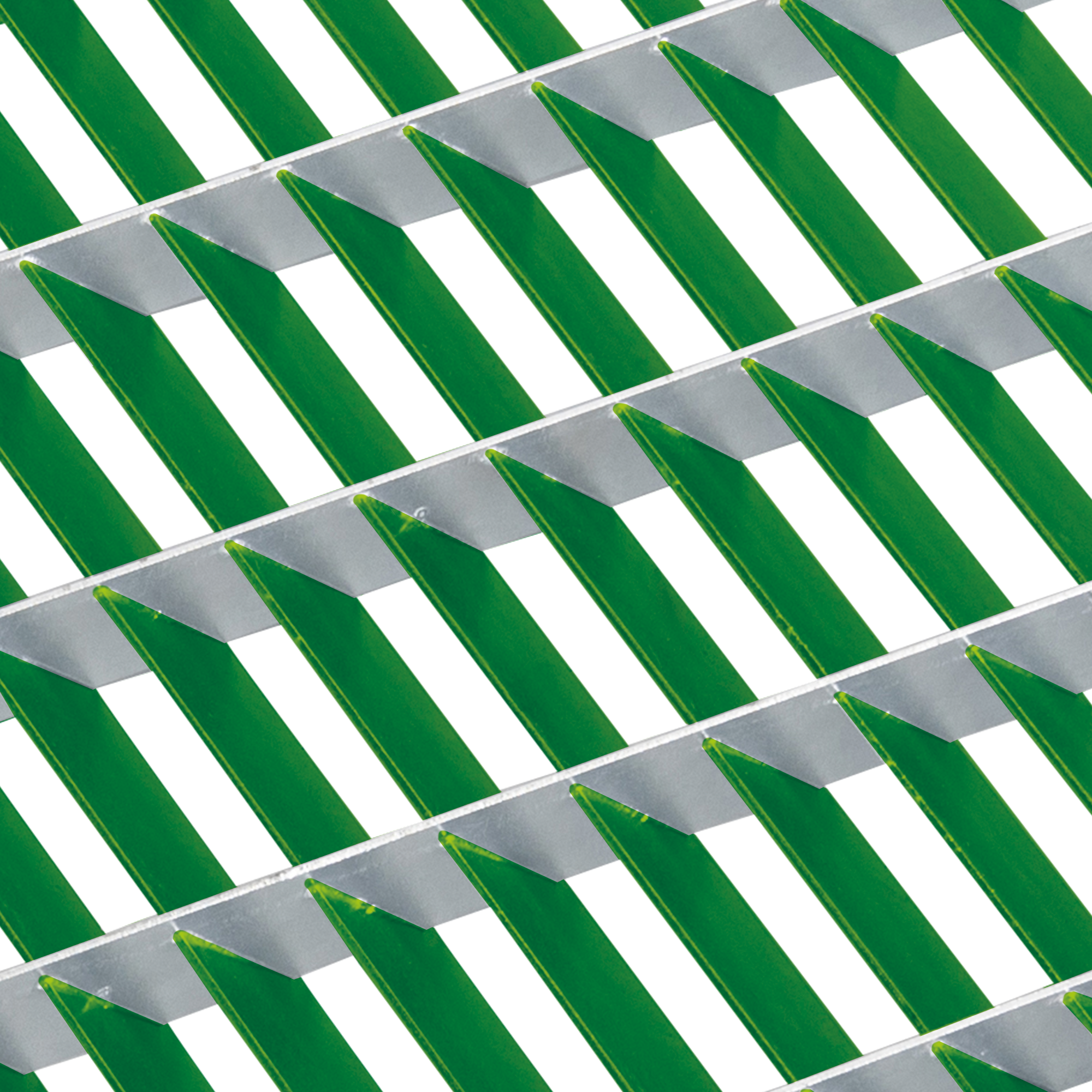

Barres porteuses (BP)
Fers plats supportant la charge,
disposés parallèlement entre eux et
perpendiculairement aux barres
insérantes et aux appuis.

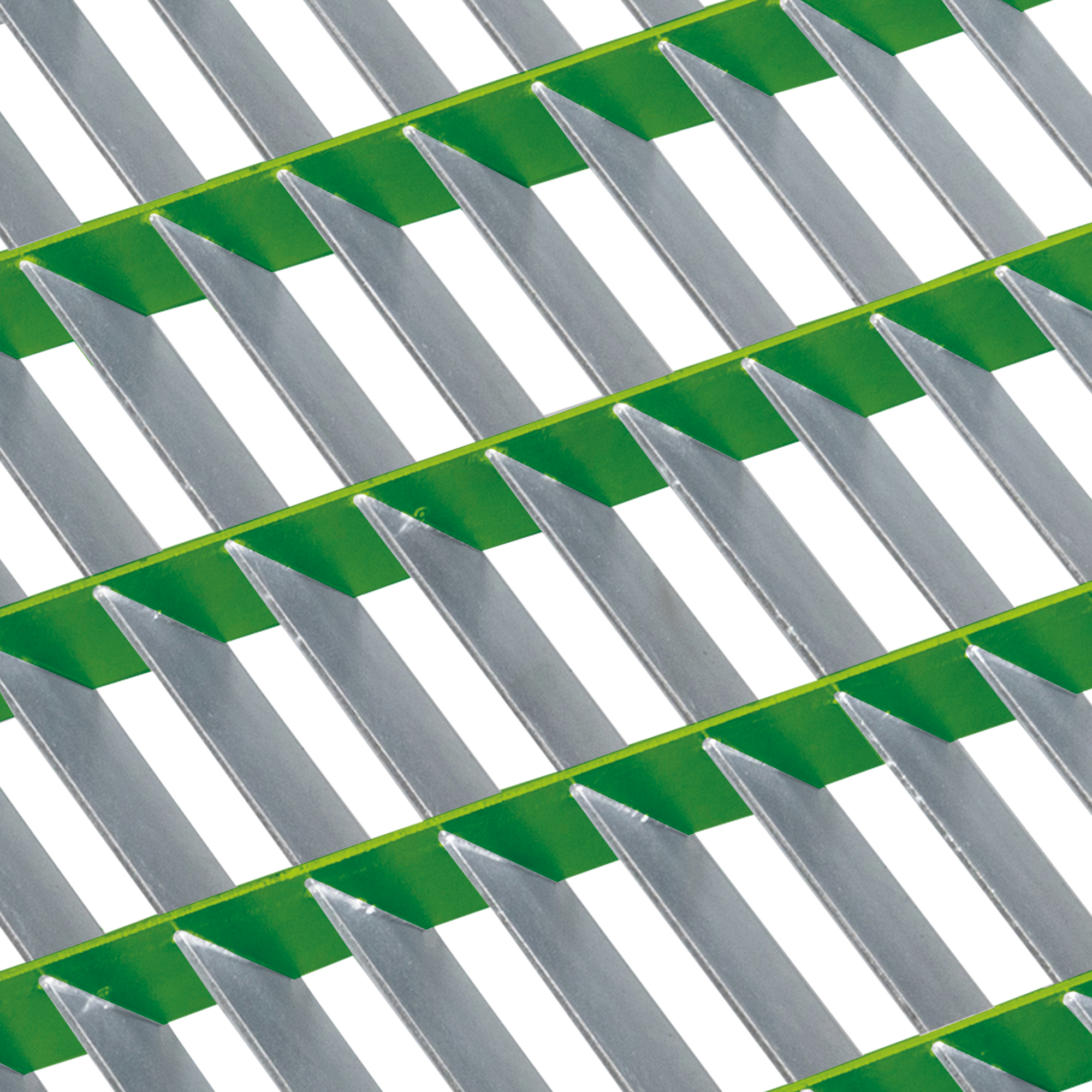

Barres insérantes (BI)
Insérées à 45°dans les barres
porteuses (nous consulter pour tout autre degré d‘inclinaison), les BI sont assemblées aux BP par pressage.

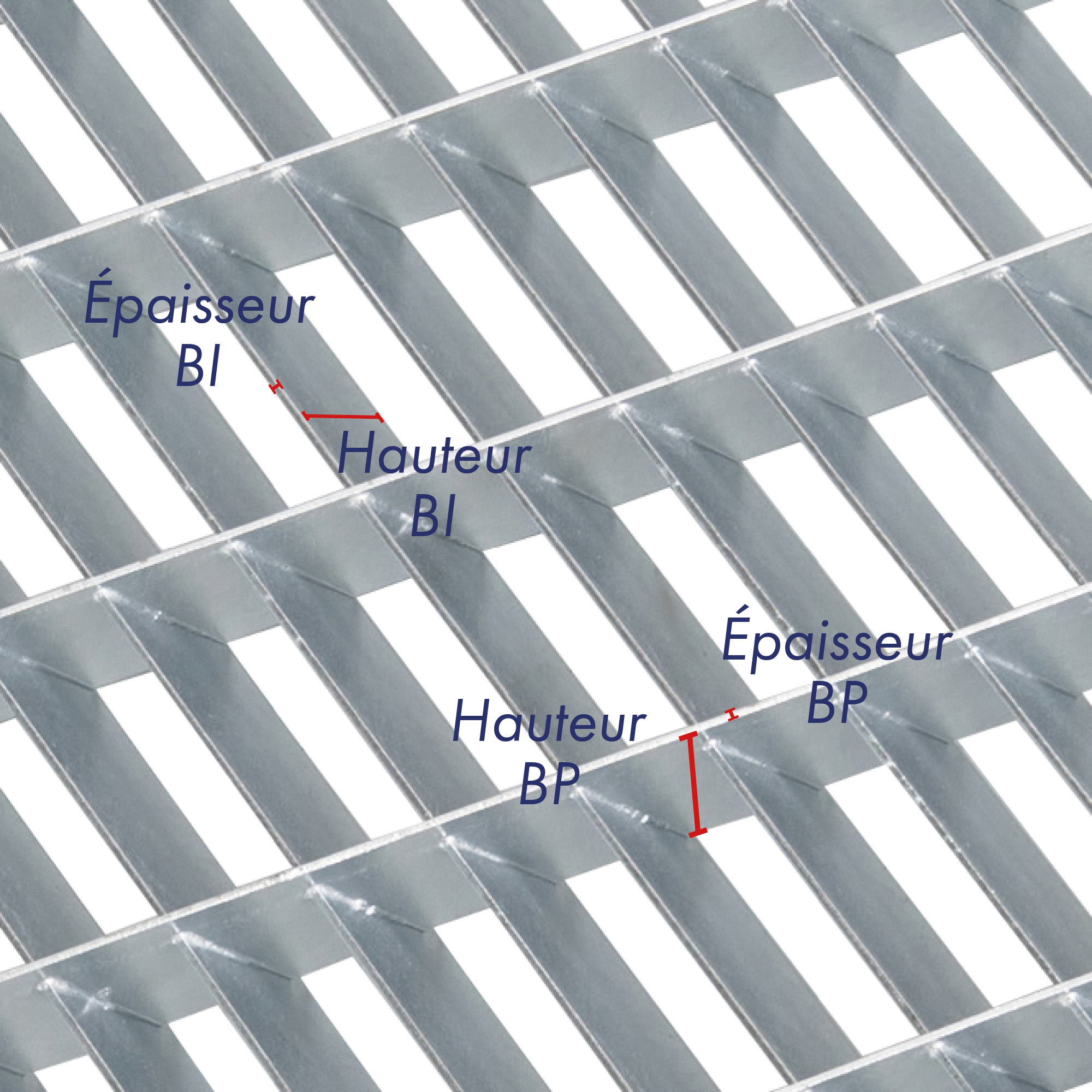

Configuration des BP et BI
Elle se compose de deux valeurs (en mm), la première correspondant à leur hauteur, la seconde à leur épaisseur. Exemples de configuration : 30 / 2 ;
30 / 3 ; 40 / 3 ; …

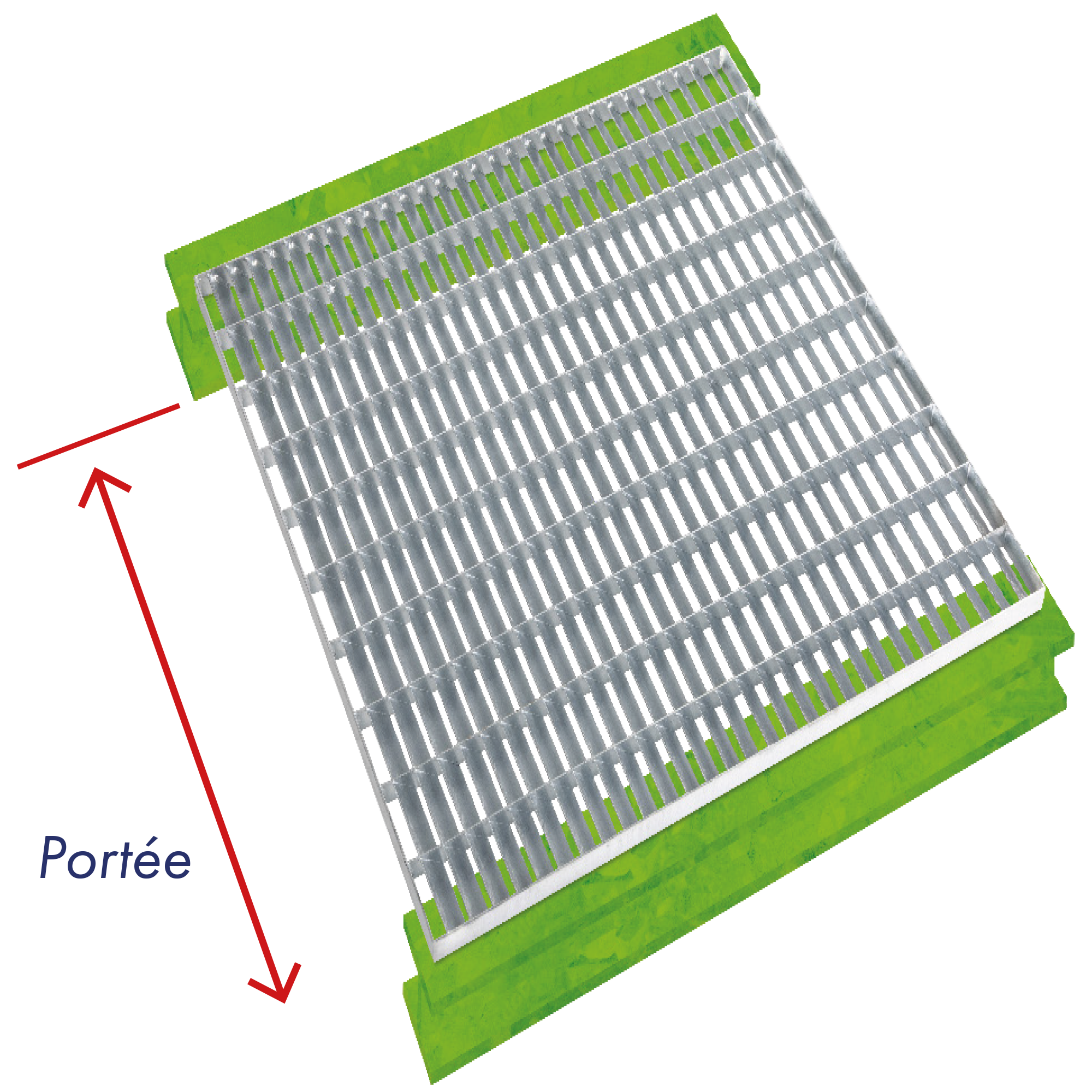

Portée (direction de la barre d'appui)
Vide entre les appuis sur lesquels
reposent les extrémités des barres porteuses.

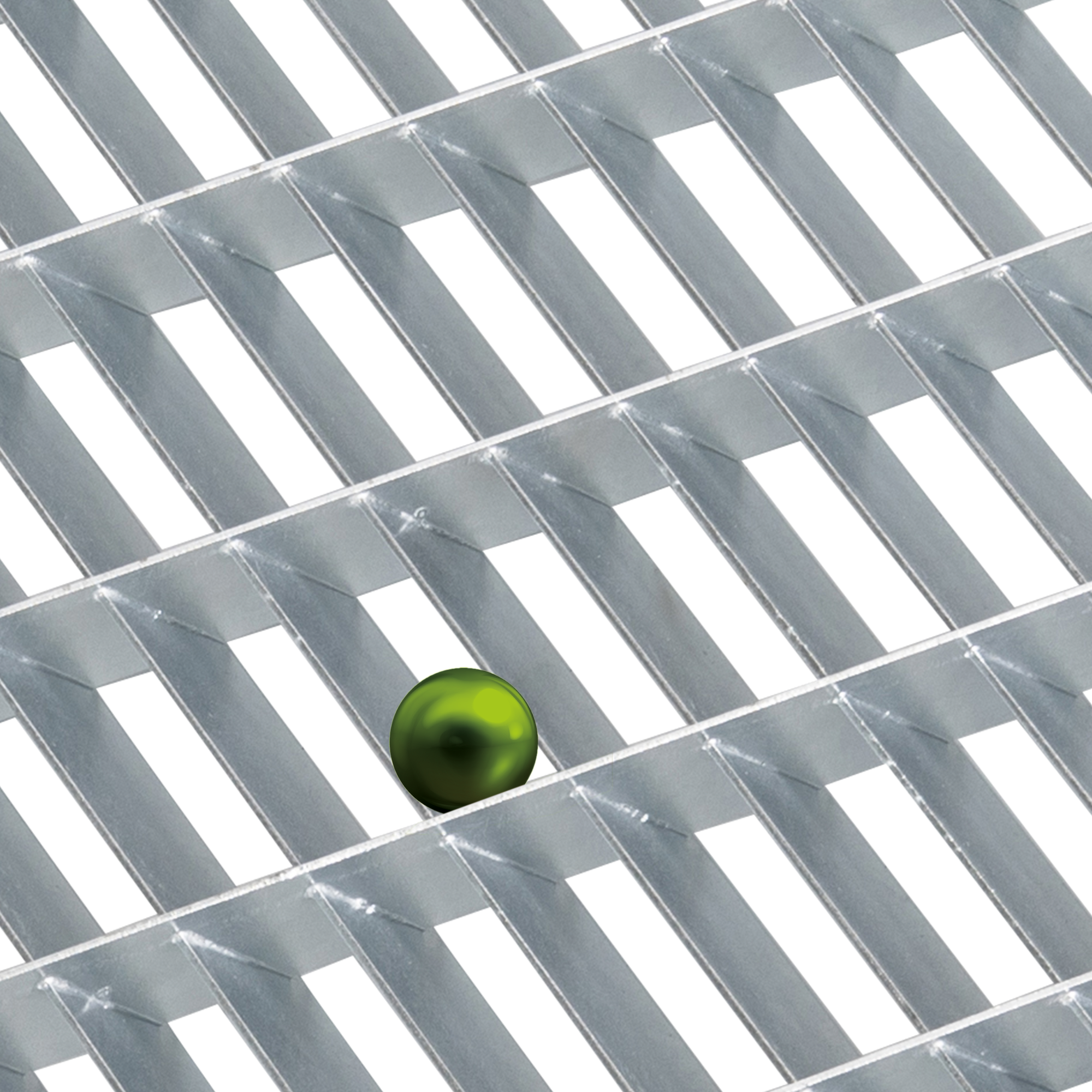

Étanchéité – Maille de sécurité
La maille de sécurité correspond aux configurations de maille suivantes :
30 x 19 ; 19 x 30 ; 19 x 19 ; etc. Elle est conseillée en milieu industriel (norme 14122) et est étanche à une bille de
20 mm de diamètre.
Cornière d'appui
Cornière soudée aux extrémités du caillebotis permettant de répondre à certaines utilisations (ex : rayonnage, caniveau).
Matières
Acier
Inox
Aluminium
Finitions

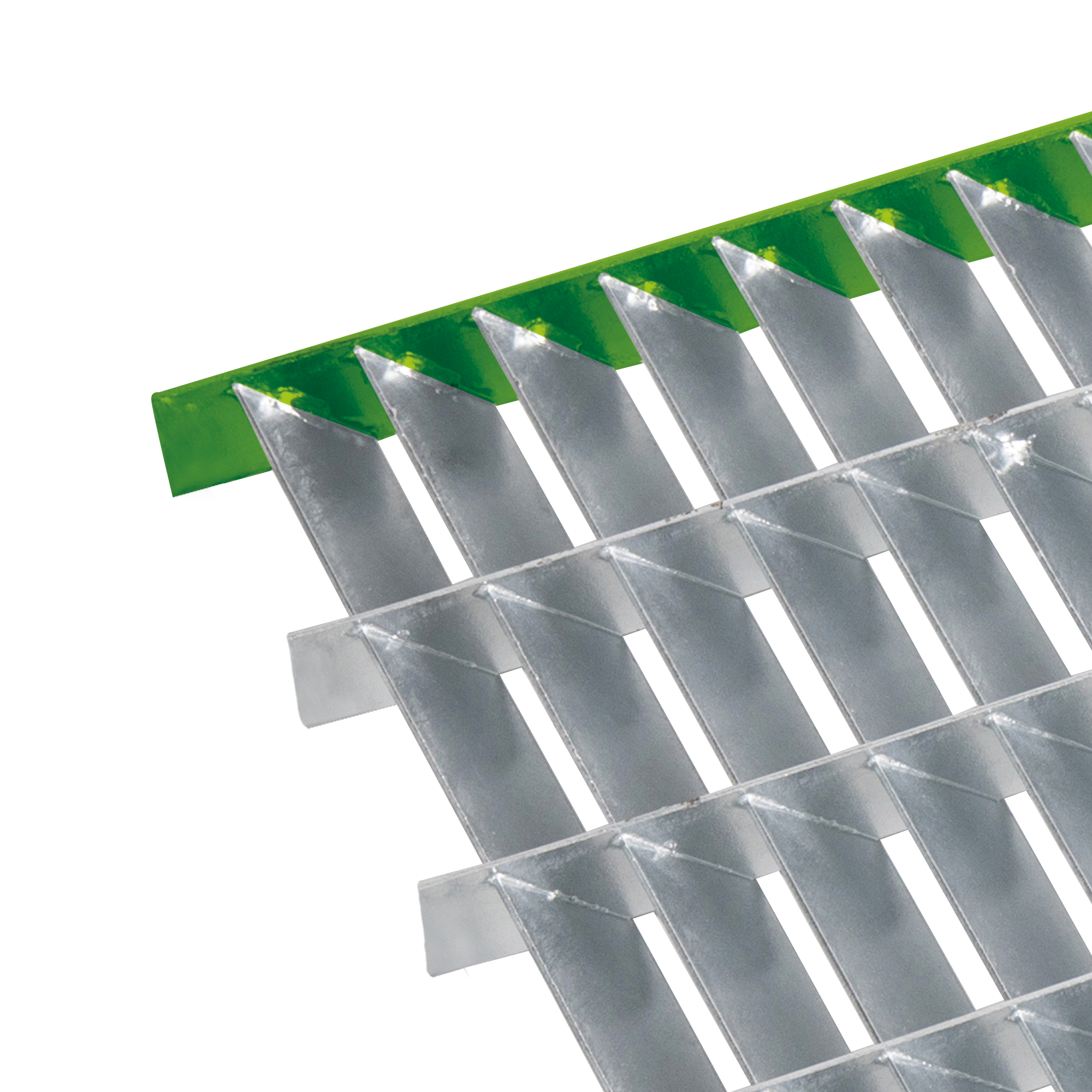

Bordure "PLAT"
Profilé qui forme le cadre extérieur des panneaux.

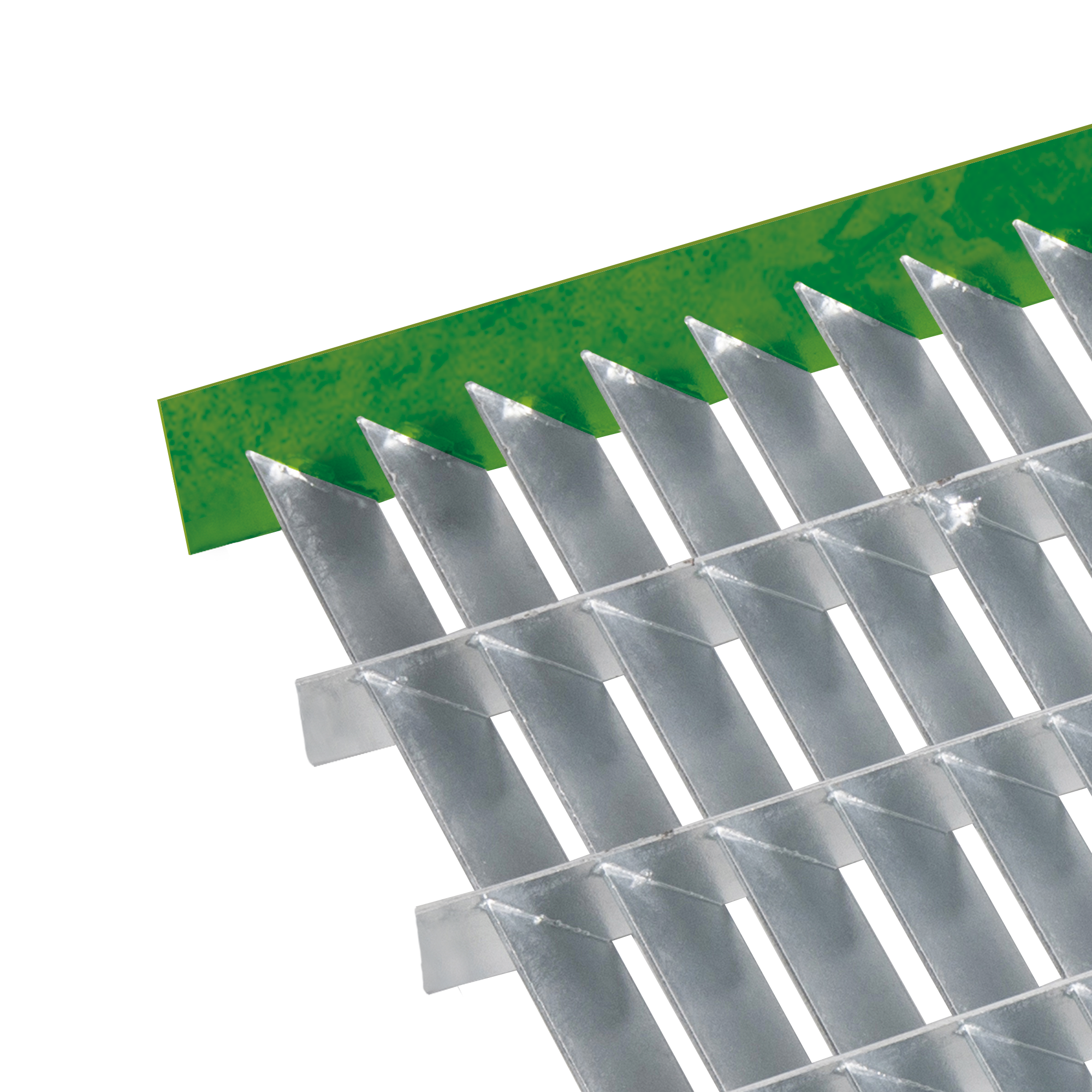

Garde-pied
Fer plat soudé sur l’extérieur du caillebotis.

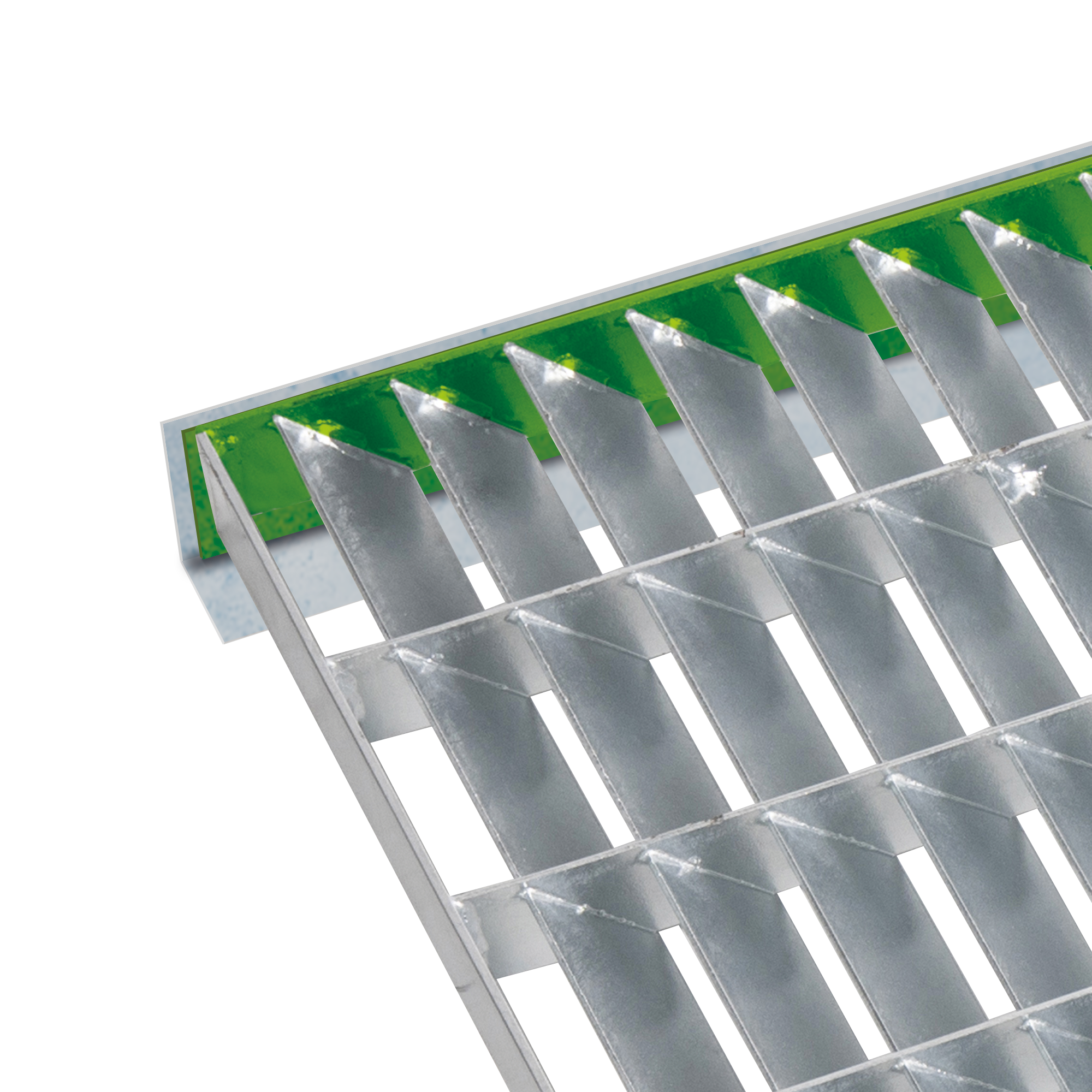

Rehausse
Fer plat soudé sur l’extérieur du caillebotis.
NORMES SPÉCIFIQUES EN VIGUEUR
ISO 14122 : Moyens d’accès permanents aux machines
ISO 14122-2 : Plates-formes de travail et passerelles
ISO 14122-3 : Escaliers, échelles à marches et garde-corps
RAL-GZ 638 : Tolérances de fabrication pour caillebotis
RAL-GZ 639 : Tolérances de fabrication pour grilles de sécurité
EN ISO 1461 : Prescriptions pour la galvanisation
EN 10025 : Nuance de l’acier
